CFTV



Conversor de Vídeo Passivo




Balun - CVP-101 / CVP-101B / CVP-201




Converte o sinal de vídeo das câmeras de segurança para serem usadas com cabos UTP ate 400metros, sem o uso de alimentação. Com dimensões reduzidas poder ser instalado diretamente em DVRs, câmeras e micro-câmeras.



- Distância de até 400m

- Não precisa de alimentação

- Alta imunidade a ruídos

- Compacto

- Conexão por BNC ou Borne

- Proteção de 20A no /P



balun HDCVI HDTVI AHD

  • Descrição
  • Ligações
  • Especificações Técnicas
  • Documentos
  • Embalagem
Converte o sinal de vídeo para ser usado em cabos UTP com até 400metros
Pode ser usado como transmissor (ligado a câmera) ou receptor (ligado ao DVR)
Compatível com sistemas AHD, HDCVI e HDTVI
Não precisa de alimentação
Alta imunidade a ruídos (60dB)
Reduz o custo de instalação, possibilitando o uso de até 4 câmeras por cabo UTP
Pode utilizar cabeamento de rede já lançado
Facilita a conexão com a câmera e o DVR, fornecido com conectores BNC, Borne ou Rabicho
Reduz problemas de mau contato nas instalações
Gabinete compacto, podendo ser conectado diretamente a câmera ou DVR
Versão com proteção para surtos extra, para instalações com alto índice de descargas atmosféricas
Baixo custo
Pode ser usado com conversores ativos para até 1000m de distância
Desenvolvido e fabricado no Brasil, para as necessidades de nossas instalações
Garantia ilimitada*
(* contra defeitos de fabricação, sem frete)

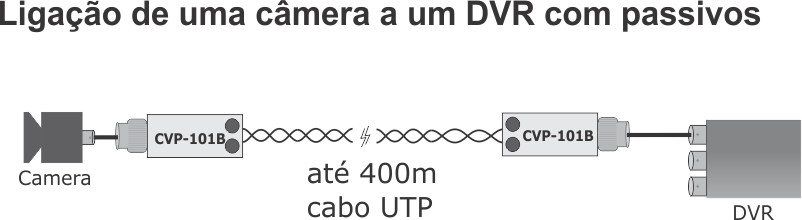

Ligação de uma camera a um DVR com baluns

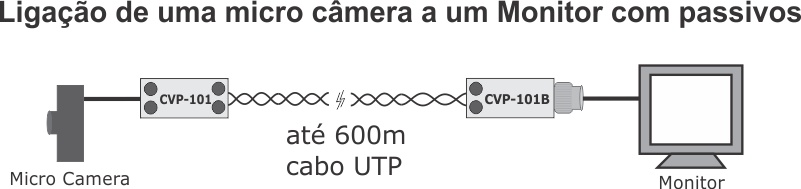

Ligação de micro camera a Monitor com Baluns

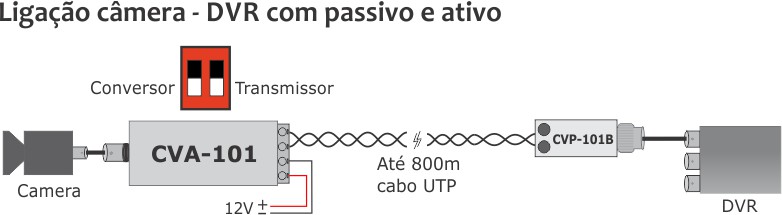

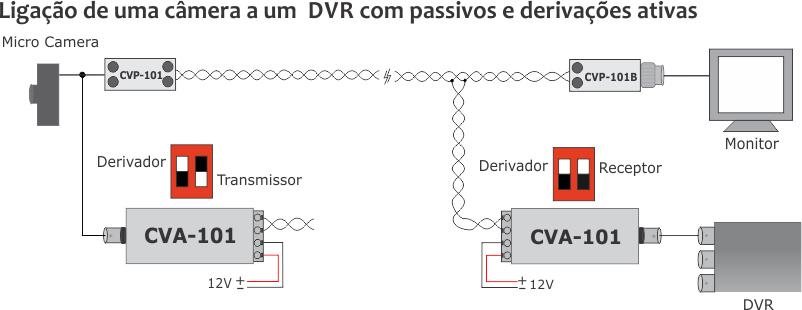

Ligação camera DVR com balun passivo ativo

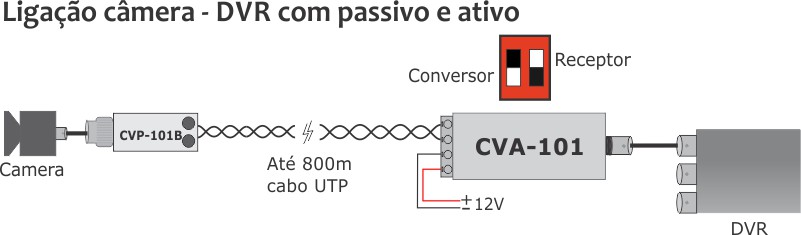

Ligação camera DVR com balun passivo e ativo
Ligação de camera a DVR com baluns
Ligação de camera DVR com baluns de 1 e 4 canais

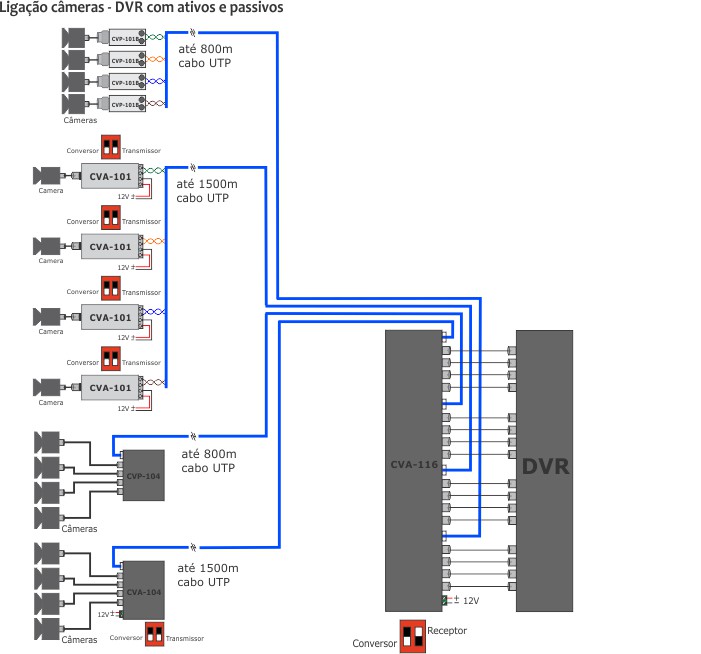

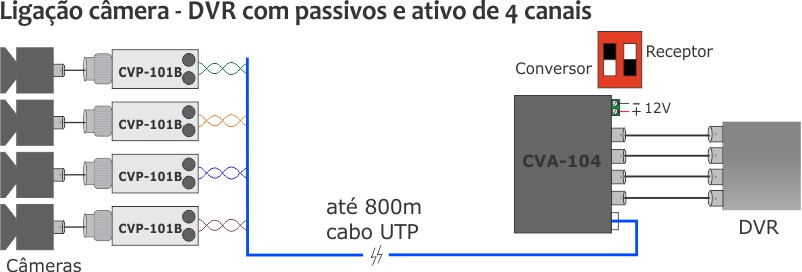

Ligação de camera a DVR com baluns passivos e ativo de 4 canais
Ligação de baluns de 1,4 e 16 canais

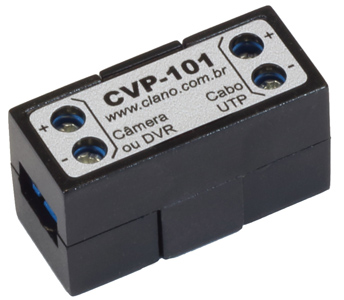

CVP-101

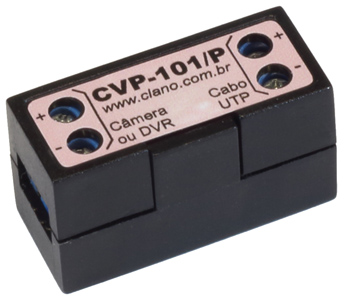

CVP-101/P

CVP-101B

CVP-101B/P

CVP-201 CVP-201/P

Fotos

Balun borne-borne

Balun Borne-borne

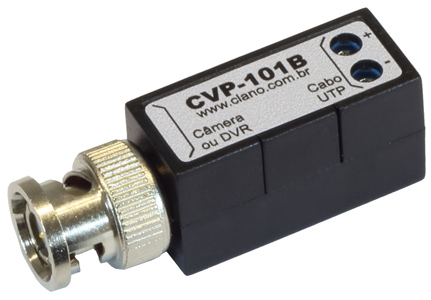

Balun BNC - borne

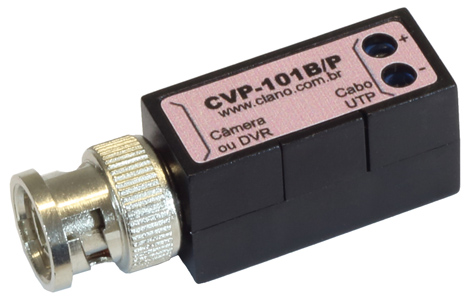

Balun BNC - borne

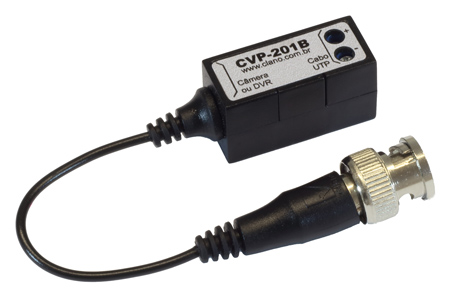

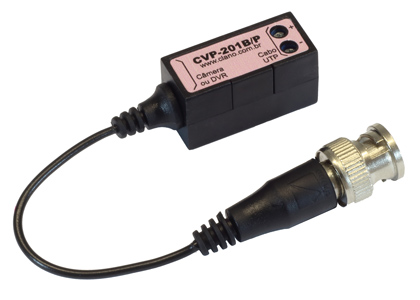

balun com rabicho Balun com rabicho e proteção

Distância câmera Analógica

Monitor: 600m / DVR ou Placa: 400m

Distância analógica com
CVA-101

Monitor: 1200m / DVR ou Placa: 800m

Distância câmera HDCVI 720p (Intelbras)

300 metros

Distância câmera HDTVI 720p (Tecvoz)

200 metros 150 metros 200 metros 150 metros 200 metros 150 metros
Distância câmera AHD 720p (LuxVision/Ivio/Giga) 300 metros

Tipo de cabo

UTP categoria 5 ou superior

Conexão

Borne-Borne

BNC-Borne

Rabicho BNC - Borne

Proteção de Surto **

-

20A

-

20A

- 20A

Imunidade a ruído

60dB

Resposta de freqüência

0 a 8MHz

Atenuação na conexão

0,5dB (típico)

Impedância

Coaxial: 75 Ohms / UTP: 100 Ohms

Temperatura de Armazenamento

-30°C a +70°C

Temperatura de Operação

-10°C a +50°C

Dimensões(L x C x A)

32x14x17mm

47x14x17mm

47x14x17mm

Peso

9g

14g

18g



  Catálogo CVA-101 Treinamento conversores Banner de produtos Clano 90x120cm Fotos em HD

Catálogo CVP-101
Treinamento Conversores
Banner 90 x 100 cm
Fotos em alta resolução

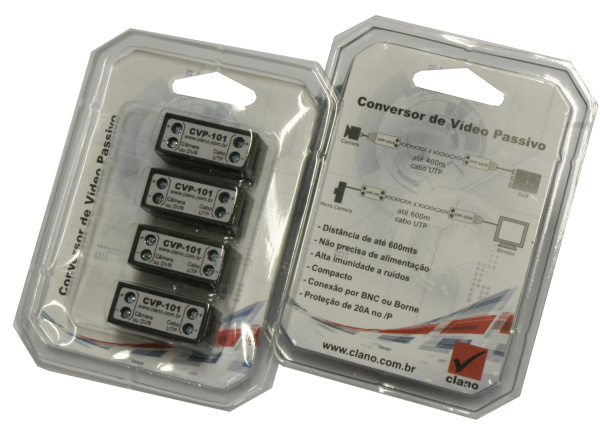

Embalagem Balun CVP-101

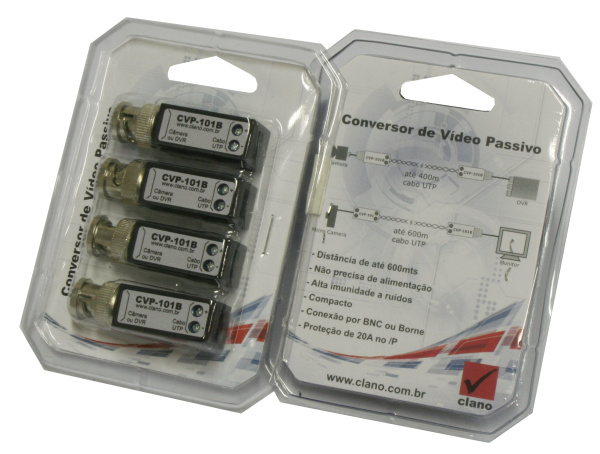

Embalagem Balun CVP-101B
