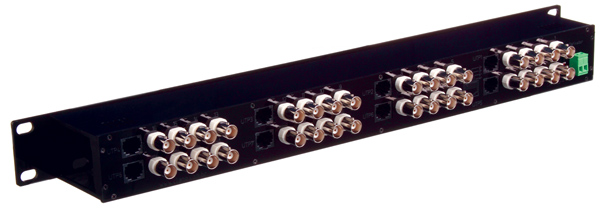

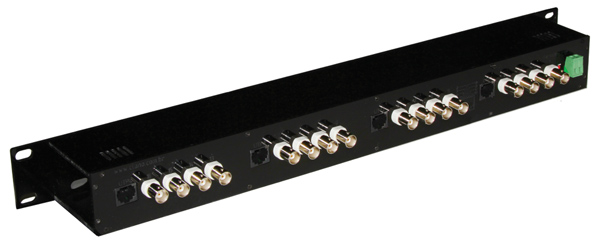

Conversor de Vídeo Ativo 16 e 32 canais




Balun Ativo - CVA-116 / CVA-132




Converte, amplifica e equaliza o sinal de vídeo de 16 ou 32 câmeras de segurança para serem usadas com cabos UTP de até 1800metros. Pode ser usado para transmitir ou para receber o sinal de vídeo. Possui Leds indicadores de alimentação e sinal de vídeo.





- Distância de até 1800m

- Pode ser transmissor ou receptor

- Compacto para rack 19'' 1U

- Controles de Nitidez e Brilho

- Leds de indicação 12V e vídeo


  • Descrição
  • Ligações
  • Especificações Técnicas
  • Documentos
  • Outros
Converte o sinal de vídeo para ser usado em cabos UTP com até 1800metros
Pode ser usado como transmissor (ligado a câmera) ou receptor (ligado ao DVR)
Reduz o custo de instalação, possibilitando o uso de até 4 câmeras por cabo UTP
Pode utilizar cabeamento de rede já lançado
Pode transmitir sinais a longas distâncias em configuração de estrela
Possui excelente relação sinal ruído, para evitar interferências externas

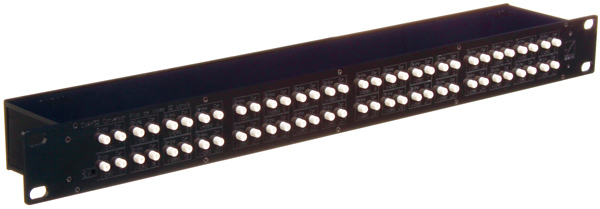

Gabinete no padrão rack de 19' com altura de 1U, possibilitando uma melhor organização das instalações e o uso de diversos acessórios existentes no mercado;

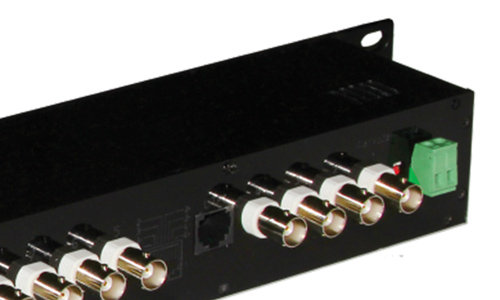

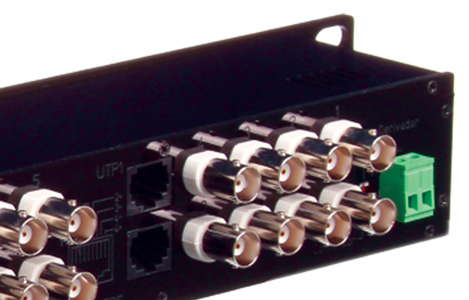

Usa conector BNC com flash de ouro para conexão do cabo coaxial, bornes removíveis para alimentação e conector RJ-45 para o cabo UTP, evitando problemas de mau contato e facilitando a instalação e substituição das peças

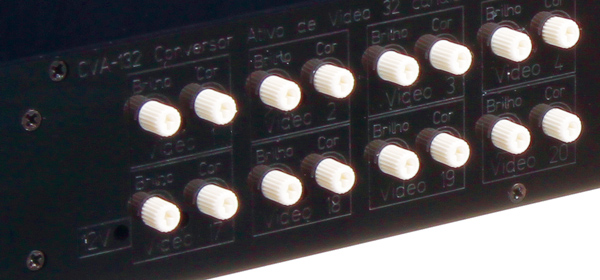

Tem controles independentes para ajuste de Cor/Nitidez e Ganho/Brilho, possibilitando o ajuste ideal para cada tipo de equipamento e comprimento de cabo
Usa Leds para mostrar a presença do sinal de vídeo e da tensão de alimentação, facilitando a identificação de problemas nas instalações ou equipamentos
Tem versão com proteção extra contra surtos (CVA-116/P), para instalações onde exista uma incidência maior de descargas atmosféricas.
Tem baixo consumo de corrente
Desenvolvido e fabricado no Brasil, para as necessidades de nossas instalações
Garantia de 3 anos*
(* contra defeitos de fabricação, sem frete)
Ligação DVR câmera com ativos de 16 canais
Ligação DVR câmera com ativos e passivos de 1,4, e 16 canais



CVA-116 / CVA-132 CVA-116/P / CVA-132/P
Distância Monitor: 1800m / DVR: 1500m
Distancia com
CVP-101
Monitor: 1800m / DVR: 1500m
Tipo de cabo UTP categoria 5 ou superior
Conexão Coaxial: BNC / UTP e Alimentação: Borne removível
Alimentação 12V ± 5%
Proteção de surto no Sinal ** 1A 20A
Proteção de surto na Alimentação ** 1A 35A
Imunidade a ruído 70db 80dB
Ajuste Ganho/Brilho 3dB
Ajuste Cor/Nitidez 18dB
Resposta em freqüência 0 a 12MHz
Atenuação na conexão 0,5dB (típico)
Impedância Coaxial: 75 Ohms / UTP: 100 Ohms
Temperatura de Armazenamento -30°C a +70°C
Temperatura de Operação -10°C a +50°C
Dimensões
(L x C x A)
485 x 85 x 44 mm

Dimensões da embalagem (L x C x A)

530 x 110 x 60 mm

Peso 650g / 900g 750g / 1.000g
  Manual Conversores Ativos Catálogo CVA-101 Treinamento conversores Banner de produtos Clano 90x120cm Fotos em HD

Manual Conversores Ativos
Catálogo CVA-116/132
Treinamento Conversores
Banner 90 x 100 cm
Fotos em alta resolução

Pinagem RJ45
